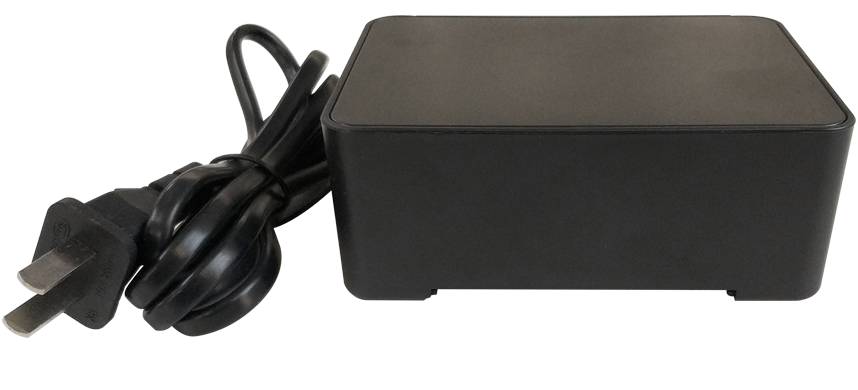

单路电源适配器

返回列表
  • 我们推荐使用快鱼拾音器专用的线性直流稳压电源,不但品质优良、能长时间稳定工作,更能保障清晰的音频质量,避免选用不良电源引起的噪音。
  • 尤其要注意的是,避免使用摄像机使用的12VDC开关电源,其滤波效果普遍不好,纹波系数大,很容易产生吱吱的电流噪音。
  • 单路电源适配器可以直接联接拾音器的三芯电缆,并提供四种音频输出接口:BNC端子、2芯端子、耳机插孔、MIC兼容插孔
  • 功能介绍
  • 产品参数
  1. ①(Power)----- 电源指示灯,上电后红灯常亮
  2. ② (Run) ----- 运行指示灯,DC12V输出正常时黄灯亮,DC12V输出异常时黄灯灭
  3. ③(Level)-----信号电平指示灯,当检测到输入信号过大时红灯亮
  4. ④ ----- 3.5mm耳机接口,音频耳机信号输出
  5. ⑤(VOLUME)-----音量调节旋钮,对④⑥⑧⑨输出接口和⑩的AUDIO OUT输出接口有效
  6. ⑥(AUDIO OUT)----- BNC音频信号输出接口
  7. ⑦ (S/M)-----声道选择开关,对⑧⑨输出接口有效,S为立体声(Stereo),M为单声道(Mono)
  8. ⑧(MIC OUT)----- 3.5mm 接口,音频MIC信号输出
  9. ⑨(LINE OUT)----- 3.5mm 接口,音频LINE信号输出
  10. ⑩ 5 PIN标准3.81mm绿色端子,接线定义如下:
          MIC IN----- 拾音器输入端口:V----电源正极,直流12V输出;A----音频信号输入;G----电源负极和音频地线
          AUDIO OUT ----- 音频输出端口:A----音频信号输出,G----电源负极和音频地线
注意事项

根据不同的现场环境,可调节音量调节旋钮来改变音量大小,以达到较好的拾音效果;
音量调节范围:-20dB~+20dB。
音量调节旋钮一定要调节到合适的音量,否则可能出现声音失真或者不清晰的情况。

拾音器接口
1个三芯(V,A,G)
音频输出端子
三个线性输出(1个BNC,1个两芯端子,1个3.5插孔)一个MIC信号(3.5插孔)
音量调节
-20dB ~ +20dB
频率响应
20Hz ~ 20kHz
输出电压
12VDC±5%
输出电流
100mA
输出纹波
≤20mV
输出信号幅度
2.5Vpp/-25db
防水特性
户内防潮
保护电路
雷击保护、电源极性反转保护
拾音器连接方式
电源线V(红色)、音频A(黄色)、公共地G(黑色)
拾音器线缆
3芯0.5mm2 RVVP屏蔽电缆
音频输出线缆
长距离:2芯0.5mm2 RVVP,短距离:视频同轴电缆
电源输入电压
交流电AC200V~250V/直流电DC12V
工作环境温度
-40℃ ~ 75℃
颜色
黑色
外壳材质
PVC
外形尺寸
130mm(长) x 70mm(宽) x 47mm(高)
重量
322 克
产地
快鱼电子深圳分公司
