APM210D 双路混音适配器

返回列表
  • APM210D双路混音适配器既可以提供两个拾音器的电源支持,还支持两个拾音器的声音进行混音后输出。混音功能可以获得更大的监听面积,让各个位置的声音信号更均衡清晰。
  • 混音适配器具有各拾音器的独立输出端口和混音后的输出端口,每个输出端口的音量可以独立调节。

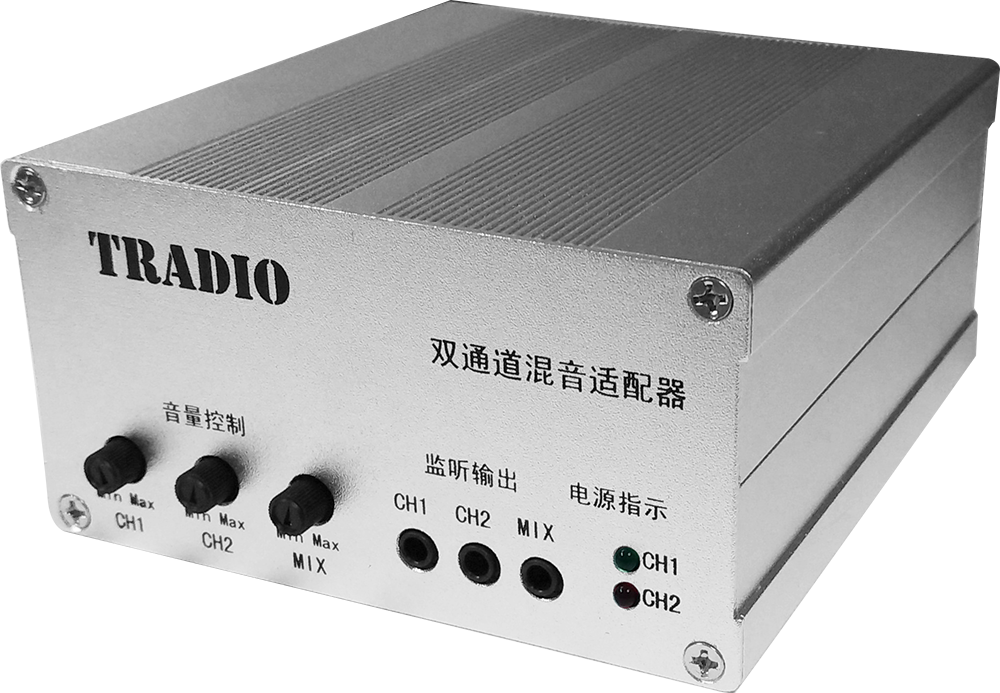

  • 适配器前面板的三个耳机插孔分别是独立的CH1输出、CH2输出、MIX混音输出的监听插孔,用耳机可以进行分别测试。
  • 产品参数
拾音器接口
2组三芯(电源正极V,音频A,公共地G)
音频输出端子
4个莲花头,3个两芯端子,3个3.5插孔(其中MIX为混音输出)
音量调节
-20dB ~ +20dB
频率响应
20Hz ~ 20kHz
输出电压
12VDC±5%
输出电流
≤200mA
纹波
≤20mvrms
输出信号幅度
2.5Vpp/-25db
防水特性
户内防潮
保护电路
雷击保护、电源极性反转保护
拾音器连接方式
电源线V(红色)、音频A(黄色)、公共地G(黑色)
拾音器线缆
3芯0.5mm2 RVVP屏蔽电缆
音频输出线缆
长距离:2芯0.5mm2 RVVP,短距离:视频同轴电缆
电源输入电压
交流电AC200V~250V/直流电DC12V
工作环境温度
-40℃ ~ 75℃
颜色
银色
外壳材质
铝合金
外形尺寸
113mm×88mm×50mm
重量
454 克
产地
快鱼电子深圳分公司
